기 술 소 개
【 갈덴 감지용 코팅잉크를 슬롯다이를 이용하여 감지라인을 형성한 후 제작된 센서의 감지 특성 조사 】
1. 실험 방법
1) 센서 제작 및 측정 : 슬롯다이 장비를 이용하여 감지라인을 형성 및 1m 길이의 센서를 이용하여 측정
2) 측정장비 : 두께측정기, LCR미터
3) 내용 : 센서 두께, 폭, 저항 측정 후 갈덴용액 (FC-3283) 을 사용하여 센싱 특성 측정
2. 센서 측정 데이터
표면상태 양호, 용액 투입 및 3분 후 저항 값이 초기저항 값 대비 약 14배 증가

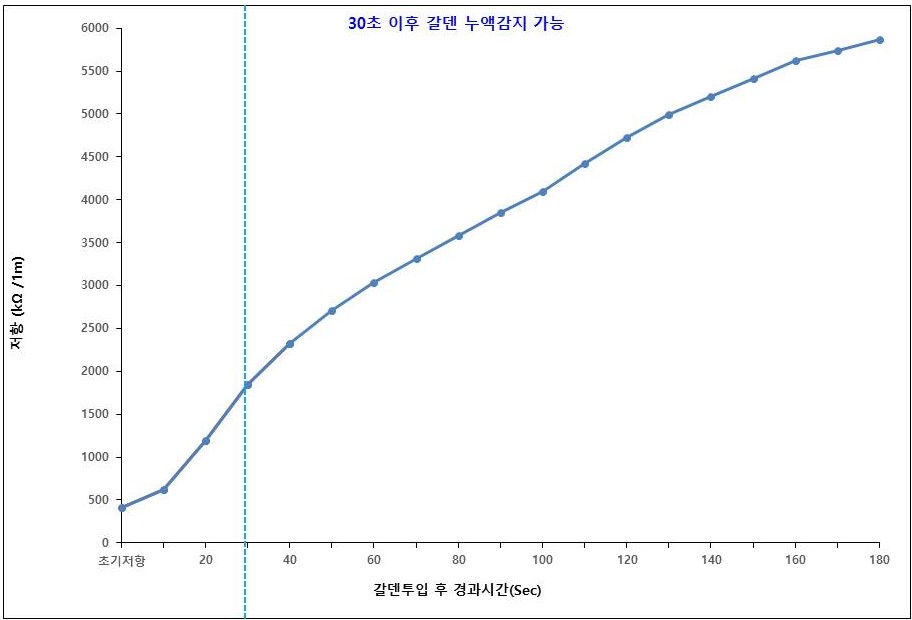

| 갈덴 투입 후 센서 저항 값 변화 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
갈덴투입 후 경과시간 (Sec) | 초기저항 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 |
저항 (kΩ/1m) | 409.7 | 621 | 1190 | 1850 | 2320 | 2710 | 3030 | 3310 | 3580 | 3850 | 4100 | 4420 | 4730 | 4990 | 5200 | 5410 | 5620 | 5740 | 5870 |
갈덴 투입 후 40초에서 초기저항 값의 5배 정도 변화되며, 따라서 30~40초 정도면 갈덴 누액감지 가능
【 재사용이 가능한
케미칼, 유기용제, 누액 감지 센서 (5세대) 】
재사용 오일 유기용제 감지센서는
재사용이 가능한 고분자 화합물을 이용하여
인쇄회로를 구현하여 오일누출을 감지하는 기술로
고분자 물질을 세척한 후
반복적으로 사용이 가능하게 한 것임.
재사용 가능 누유 센서 세척 방법
- 물을 이용하여 세척하는 형식 :
기공 속의 액체를 제거하고 겉 표면에 남아
있는 액체 및 물을 쉽게 제거
- 산업용 기름제거 흡착제를 사용하여 세척하는
방식 :
센서회로 위의 액체 전용 흡착제를 사용하여
손쉽게 닦아내는 방법
- 최종적으로 휘발유나 경유같은 휘발성이 있는
액체의 경우 바로 정상으로 돌아오며,
높은 점성과 휘발성이 없을 경우 물을 이용
하여 간단한 세척 후 흡착제를 이용하여 세척
