제 품 소 개

제 품 소 개


단순감지 필름형센서

(LK08-T1-ST)

- 제품설명

  • 세계 최초의 전자인쇄회로기반의 필름형 누수감지 센서
  • 감지대상용액 : 도전성 액체 (물, 화학용액)
  • 감지 반응속도가 빠름
  • 설치가 간단하고 유지보수 비용이 낮음

- 단순감지 센서 운용 기본구성 (4채널 구성기준)

  • 알람모듈 (LK15-C1-4CH-B)
  • 필름센서 (LK08-T1-ST)
  • 스타트 커넥터 (LK15WC-STS01)
  • 엔드 커넥터 (LK15WC-EDS03)
  • 코너 / 점프 커넥터 (LK15WC-JP01 / LK15WC-JP02)
구분
사양
품명
단순 누수 감지 필름센서
모델명
LK08-T1-ST / LK16-T1-ST-EX(방폭지역用)
규격
폭 : 28mm / 두께 : 370㎛
감지 포인트
2선 라인 / 센싱 홀 용액 감지
검출 액체
도전성 액체
검출 시간
1~10 초 이내
(알람모듈 설정을 통해 검출시간 조정)
솔루션
사전 용액테스트 반응보고서 제출
작동전원
DC 5V
재사용
○ (용액 농도에 따라 상이)
방폭등급
Ex ib ⅡB T6
인증
KCs, UL, IECEx, ATEX

거리감지 필름형센서

(LK08-T1)

- 제품설명

  • 세계 최초의 전자인쇄회로기반의 필름형 누수거리감지 센서
  • 감지대상용액 : 도전성 액체 (물, 화학용액)
  • 감지 반응속도가 빠르고 가격 경쟁력이 높음
  • 누수위치(거리)까지 정확한 감지 가능

- 거리감지 센서 운용 기본구성 (1채널 구성기준)

  • 알람모듈 (LK14-C1)
  • 필름센서 (LK08-T1)
  • 스타트 커넥터 (LK15WC-STS01)
  • 엔드 커넥터 (LK15WC-EDS02)
  • 코너 / 점프 커넥터 (LK15WC-JP01 / LK15WC-JP02)
구분
사양
품명
누수 거리감지 필름센서
모델명
LK08-T1
규격
폭 : 28mm / 두께 : 370㎛
감지 포인트
4선 라인 / 센싱 홀 용액 감지
검출 액체
도전성 액체
검출 시간
1~10 초 이내
(알람모듈 설정을 통해 검출시간 조정)
솔루션
사전 용액테스트 반응보고서 제출
작동전원
DC 5V
재사용
○ (용액 농도에 따라 상이)
방폭등급
Ex ib ⅡB T6
인증
KCs, UL

화학용액감지 필름형센서

(LK14-T2-2001AC)

- 제품설명

  • 세계 최초의 전자인쇄회로기반의 필름형 화학용액감지 센서
  • 감지대상용액 : 산성, 알칼리 용액 감지
  • 감지 반응속도가 빠르고 검출 후 재사용 가능
  • 내구성, 내식성 및 내후성이 높음
  • 수분(눈, 비, 안개)에 무반응 및 옥내 외 설치 적합

- 화학용액감지 센서 운용 기본구성 (4채널 구성 기준)

  • 알람모듈 (LK14-C1-MTPH-4CH)
  • 필름센서 (LK14-T1-2001AC)
  • 스타트 커넥터 (LK15WC-STS01)
  • 엔드 커넥터 (LK15WC-EDS06)
  • 코너 / 점프 커넥터 (LK15WC-JP01 / LK15WC-JP02)
구분
사양
품명
화학용액감지 필름센서 (재사용)
모델명
LK14-T1-2001AC
규격
폭 : 28mm / 두께 : 130㎛
감지 포인트
2선 라인 / 센싱 홀 용액 감지
검출 액체
산, 알칼리 화학용액
검출 시간
5 min 이내
(알람모듈 설정을 통해 검출시간 조정)
솔루션
사전 용액테스트 반응보고서 제출
작동전원
DC 5V
재사용
○ (용액 농도에 따라 상이)
방폭등급
Ex ib ⅡB T6
인증
KCs, UL

오일 및 유기용제 감지 필름형센서

(LK16-T2-2000HD)

- 제품설명

  • 특수 고분자 유기용매 재사용 감지 센서
  • 감지대상용액 : 오일, 콜타르, 제4석유류 등 유기용제 검출
  • 반응속도가 빠르며 검출 후 재사용 가능
  • 수분(눈, 비, 안개)에 무반응 및 옥내 외 설치 적합

- 오일 / 유기용제감지 센서 운용 기본구성 (4채널 구성 기준)

  • 알람모듈 (LK14-C1-MT-4CH)
  • 필름센서 (LK16-T2-2000HD)
  • 스타트 커넥터 (LK15WC-STS01)
  • 엔드 커넥터 (LK15WC-EDS04)
  • 코너 / 점프 커넥터 (LK15WC-JP01 / LK15WC-JP02)
구분
사양
품명
오일 및 유기용제감지 필름센서 (재사용)
모델명
LK16-T2-2000HD
규격
폭 : 28mm / 두께 : 500㎛
감지 포인트
2선 라인 / 그라핀 라인 용액 감지
검출 액체
휘발유, 경유, MDI,톨루엔, 암모니아, NMP, 콜타르
제4석유류 등 오일/유기용제
검출 시간
용액의 농도, 설치장소의 온도에 따라 상이함
솔루션
사전 용액테스트 반응보고서 제출
작동전원
DC 5V
재사용
○ (용액 농도에 따라 상이)
방폭등급
Ex ib ⅡB T6
인증
KCs, UL

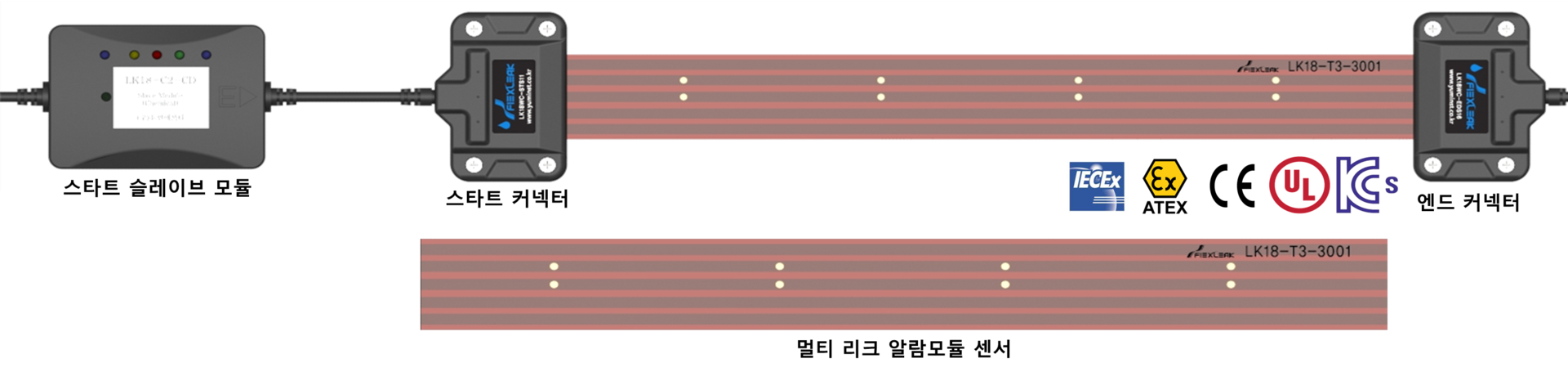

멀티 리크 알람모듈 센서

(LK18-T3-3001)

- 제품설명

  • 화학용액 & 오일 및 유기용제 복합 누출 감지 재사용 센서
  • 감지대상용액 : 채널에 따라 화학용액 및 오일 / 유기용제
  • 장거리 구간 설치 용이 및 빠른시공 및 공사비용 절감
  • 구간별 통신기능 부여로 누액부 구간(위치) 확인
  • 구간별 실시간 온도 감지기능 탑재

- 멀티 리크 알람모듈 센서 운용 기본구성 (4채널 구성 기준)

  • 알람모듈 (LK18-C2-4CH)
  • 필름센서 (LK18-T3-3001, 화학용액 감지)
  • 스타트 모듈 커넥터 (LK18WC-STS01-OWD, 화학용액 감지)
  • 엔드 커넥터 (LK18WC-EDS16-CD, 화학용액 감지 전용)
  • 점프 커넥터 (LK15WC-JP01-CD, 화학용액 감지 전용)
                       (LK15WC-JP01, non-slave)
구분사양
품명멀티 리크 알람모듈 센서
모델명LK18-T3-3001 (화학)
규격폭 : 38mm / 두께 : 130㎛ (화학)
감지 포인트
5선 라인 / 홀타공 화학용액 감지
검출 액체전도성 용액
검출 시간용액의 농도,
설치장소의 온도에 따라 상이함
솔루션사전 용액테스트 반응보고서 제출
작동전원DC 5V
재사용○ (용액 농도에 따라 상이)
방폭등급Ex ib ⅡB T5
인증
KCs, UL, IECEx, ATEX

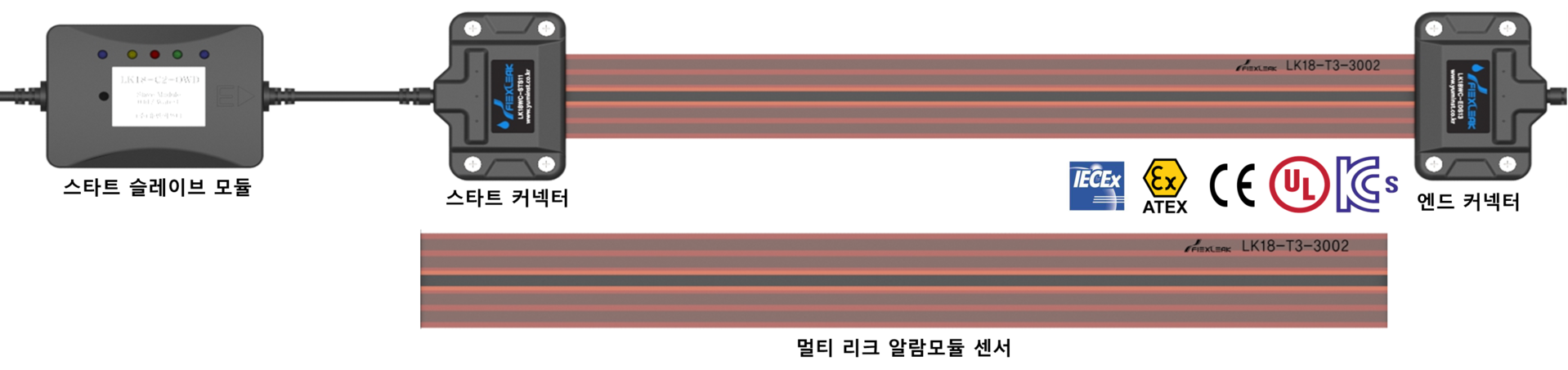

멀티 리크 알람모듈 센서

(LK18-T3-3002)

- 제품설명

  • 화학용액 & 오일 및 유기용제 복합 누출 감지 재사용 센서
  • 감지대상용액 : 채널에 따라 화학용액 및 오일 / 유기용제
  • 장거리 구간 설치 용이 및 빠른시공 및 공사비용 절감
  • 구간별 통신기능 부여로 누액부 구간(위치) 확인
  • 구간별 실시간 온도 감지기능 탑재

- 멀티 리크 알람모듈 센서 운용 기본구성 (4채널 구성 기준)

  • 알람모듈 (LK18-C2-4CH)
  • 필름센서 (LK18-T3-3002, 오일 / 유기용제 감지)
  • 스타트 모듈 커넥터 (LK18WC-STS01-OWD, 오일 / 유기용제 감지)
  • 엔드 커넥터 (LK18WC-EDS13-OWD, 오일 / 유기용제 감지 전용)
                       (LK18WC-EDS16-CD, 화학용액 감지 전용)
  • 점프 커넥터 (LK15WC-JP01-OWD, 오일 / 유기용제 감지 전용)
                       (LK15WC-JP01-CD, 화학용액 감지 전용)
                       (LK15WC-JP01, non-slave)
구분사양
품명멀티 리크 알람모듈 센서
모델명LK18-T3-3002 (오일, 유기용제)
규격폭 : 38mm / 두께 : 380㎛ (오일, 유기용제)
감지 포인트
5선 라인 / 그라핀 라인 용액 감지
검출 액체유기, 오일류
검출 시간용액의 농도,
설치장소의 온도에 따라 상이함
솔루션사전 용액테스트 반응보고서 제출
작동전원DC 5V
재사용○ (용액 농도에 따라 상이)
방폭등급Ex ib ⅡB T5
인증
KCs, UL, IECEx, ATEX

오일 및 유기용제 거리감지 필름센서

(LK23-T3-3003)

- 제품설명

  • 오일 및 유기용제 거리감지 센서
  • 감지대상용액 : 오일 및 유기용제 용액
  • 누액위치(거리)까지 정확한 감지 가능
  • 감지 반응속도가 빠르고 검출 후 재사용 가능
  • 구간별 실시간 온도 감지기능 탑재

- 멀티 리크 알람모듈 센서 운용 기본구성

  • 알람모듈 (LK21-M50)
  • 필름센서 (LK23-T3-3003)
  • 스타트 모듈 커넥터 (LK23WC-STS01-ODD-L)
  • 엔드 커넥터 (LK18WC-EDS13)
  • 점프 커넥터 (LK23WC-JP-ODD-L / LK18WC-JP01)
구분
사양
품명
멀티 리크 오일 및 유기용제 거리감지 필름센서
모델명
LK23-T3-3003
규격
폭 : 38mm / 두께 : 130㎛
감지 포인트
5선 라인 / 그라핀 라인 용액 감지
검출 액체
유기, 오일류
검출 시간
용액의 농도, 설치장소의 온도에 따라 상이함
솔루션
사전 용액테스트 반응보고서 제출
작동전원
DC 5V
재사용
○ (용액 농도에 따라 상이)
방폭등급
Ex ib ⅡB T5
인증
KCs, UL, IECEx, ATEX

자기공명(유도)형 누액감지 필름센서

(LK19-T5-1000)

- 제품설명

  • 세계최초 자기공명(유도) 방식의 전자인쇄회로 기반의 필름형 센서
  • 감지대상용액 : 산, 알칼리, 물 등 전도성 액체 고속 검출
  • 도선 비접촉으로 재사용 시 내구성, 내약품성이 우수
  • 다양한 환경에 맞게 제작가능, 협소공간 설치 가능

- 오일 / 유기용제 감지 센서 운용 기본구성

  • 알람모듈 (LK)
  • 필름센서 (LK19-T5-1000)
  • 스타트 커넥터 (LK15WC-STS01)
  • 엔드 커넥터 (LK15WC-EDS)
  • 코너 / 점프 커넥터 (LK15WC-JP01 / LK15WC-JP02)
구분
사양
품명
자기공명(유도)형 누액감지 필름센서
모델명
LK19-T5-1000
규격
폭 : 48mm / 두께 : 0.9mm
감지 포인트
중앙 센싱 홀 주변 누액 감지
검출 액체
화학용액
검출 시간
용액의 농도,
설치 장소의 온도에 따라 상이함
솔루션
사전 용액테스트 반응보고서 제출
작동전원
DC 5V
재사용
○ (용액 농도에 따라 상이)
방폭등급
Ex ib ⅡB T6

자기공명(유도)형 누액감지 면적센서

(TK19-T5-1001)

- 제품설명

  • 세계최초 자기공명(유도)형 방식의 전자인쇄회로 기반의 필름형 센서
  • 감지대상용액 : 산, 알칼리, 물 등 전도성 액체 고속 검출
  • 도선 비접촉으로 재사용 시 내구성, 내약품성이 우수

- 오일 / 유기용제 감지 센서 운용 기본구성

  • 알람모듈 (LK)
  • 필름센서 (LK19-T5-1001)
  • 스타트 커넥터 (LK15WC-STS01)
구분
사양
품명
자기공명(유도)형 누액감지 필름센서
모델명
LK19-T5-1001
규격
고객 맞춤형
감지 포인트
중앙 센싱 홀 주변 누액 감지
검출 액체
화학용액
검출 시간
용액의 농도,
설치 장소의 온도에 따라 상이함
솔루션
사전 용액테스트 반응보고서 제출
작동전원
DC 5V
재사용
○ (용액 농도에 따라 상이)
방폭등급
